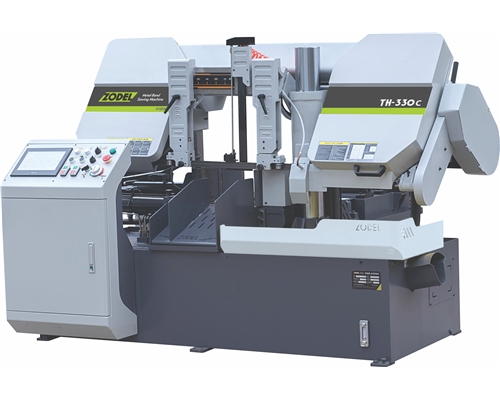

一、设备概述
本机床为双立柱（一圆一方）结构，是以双金属带锯条锯切金属材料的设备，使用了PLC可编程序电气控制系统，机床的工作动作通过PLC显示屏操作，
并可通过显示屏进行自动控制与手动控制的切换。机床的工件送料采用液压缸送料，高精度光栅尺定位，具有送料精度高的优点。
它具有结构紧凑、美观大方、锯切速度快、精度高、锯缝窄、噪声小等优点。是替代圆盘锯、弓锯床的新型高效节能产品。
广泛适用于机电、冶金、汽车、桥梁、船舶等行业锯切各种黑色、有色金属材料，特别适用于长型材的自动锯切。
二、设备性能及安全防护
为提高设备安全性能，本机床设置多种安全保护机制，最大限度保证操作人员的人身安全及设备安全。
l 安全防护性能
1. 锯条断裂保护装置：在锯切过程中，当锯条断裂、打滑或闷车时，设备自动停机并发出警报。该装置通过光电自动检测，可确保操作人员和设备安全。
2. 电控箱断电保护：打开电控箱门时自动断电。非专业人员不可私自打开电控箱及进行电气元件的更换和拆解。
3. 安全防护：锯轮、皮带轮等运动部件设置了钣金防护罩
4. 操作安全：当工件未夹紧时，设备不能启动；前钳夹紧时，无法送料；设备过载保护等；触摸屏控制和按钮控制。
l 设备机械性能
1. 自动清屑装置：主动式钢丝刷锯条锯屑自动清理。
2. 锯条导向夹持装置：可有效改善锯条扭曲时的变形应力，消除锯条摩擦噪音，延长锯条使用寿命。
3. 工作台及钳口：工作台表面及钳口表面都装有耐磨条，且容易更换，有效增加了工作台及钳口的使用寿命。
三、主要技术参数
技术参数规格表
|
序号
|
项目
|
主要参数/规格
|
备注
|
|
1
|
锯切规格
|
单根锯切
|
最大 ø330 mm
nW330×H330 mm
|
|
|
2
|
最小 ø20 mm
nW20×H8 mm
|
|
|
3
|
成束锯切
|
最大 nW300×H160 mm
|
|
|
4
|
最小 nW160×H20 mm
|
|
|
5
|
锯条规格
|
4115*34*1.1 mm
|
|
|
6
|
锯条线速度
|
25/38/44/59/74 m/min
|
|
|
7
|
进给速度
|
液压无级调速
|
|
|
8
|
主电机功率
|
4 kW
|
|
|
9
|
主传动
|
蜗轮传动
|
锯床专用
|
|
10
|
液压电机功率
|
0.75 kW
|
|
|
11
|
冷却电机功率
|
90 W
|
|
|
12
|
工件夹紧方式
|
液压水平夹紧
|
|
|
13
|
锯带张紧方式
|
手动张紧
|
|
|
14
|
送料方式
|
液压送料
|
|
|
15
|
送料长度
|
500 mm
|
单次最大
|
|
16
|
重复送料精度
|
±0.15 mm
|
|
|
17
|
锯切垂直精度
|
0.2/100 mm
|
|
|
18
|
液压箱容积
|
55 L
|
封闭油箱
|
|
19
|
水箱容积
|
90 L
|
|
|
20
|
排屑方式
|
手动
|
|
|
21
|
锯屑清理方式
|
主动式钢丝刷自动清理
|
|
|
22
|
断带保护方式
|
光电自动检测
|
|
|
23
|
操作方式
|
触摸屏+按钮控制
|
|
|
24
|
出料台形式
|
斜出料台
|
|
|
25
|
工作台高度
|
约630 mm
|
|
|
26
|
随机料架
|
0.6米×2组
|
|
|
27
|
电源
|
AC380V,50Hz
|
|
|
28
|
控制电压
|
DC24V
|
|
|
29
|
机床外形尺寸
|
2190（W）×2180（L）×1400（H）mm
|
|
|
30
|
机床重量
|
约1700 kg
|
|
产品名称:TH-330C
