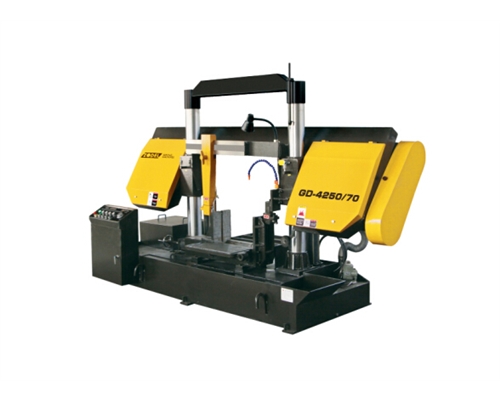

GD4250/70锯床主要技术参数
 一、主要用途:
本锯床适用于切割高度≤500mm,宽度≤700mm的钢胚,在选取适当的参数调整不同速度后,可切割各种软硬的黑色或有色金属材料,是大、中型企业高效节能的理想切割设备。
GD4250/70双立柱卧式带锯床是本公司自行设计开发的新一代带锯床。双圆立柱导向,性能可靠,外型美观。柱子表面均涂硬铬,防磨损,精度高,增加机床使用寿命。液压升降,无级调速,可自行设定范围,容易达到最佳锯切条件。机床采用液压夹紧,操作方便。锯条使用轴承和可调式钨钢片导向,确保锯切精度。

二、主要技术参数
1、最大锯削范围(高×宽)         500×700           mm.
2、带锯条规格(长×宽×厚)       6380×41×1.3      mm
3、锯带速度        皮带调速       20、45、70         m/min
4、进给速度        无级调速                          mm/min
5、主电动机功率                   5.5                  Kw
6、液压电动机功率                 1.5                Kw
7、冷却电动机功率                 0.04                Kw
8、液压油箱容量                   35                 L
9、水箱容量                       60                 L
10、液压系统压力                  2.1                 Mpa
    11、机床重量                      2026               kg


三、性能及配置
●  双圆立柱结构,精度高,表面经镀铬处理美观、耐磨、防锈。
●  夹紧采用液压和手机相结合,轻松省力。
●  锯带张紧采用手动丝杆张紧。
●  锯带主切削速度,采用皮带三级调速,操作简单,使用可靠,有利于延长锯条寿命。
●  主电机采用上海德东的产品,传动效率高。
●  主要液压原器件、密封件选用国内著名厂家的液压原件,使用寿命长、可靠性好,无故障时间长。
●  主要电器选用正泰集团原器件,使用寿命长、可靠性好,无故障时间长。
●  锯带配有柔性钢刷,可充分清除锯带齿部铁屑,延长锯带使用寿命。
●  锯带选用41×1.3可增强对硬度较高的合金材料的锯切能力,大大减少锯切中的断带现象,提高使用质量。

四、工艺及品质
●  全新的完全符合标准,并经严格检查合格的产品。
●  主要结构(如床身、锯架等)采用表面喷砂及震动时效(去除内应力工艺),可确保消除内应力,增加表面附着力。
●  采用德国工艺技术及管理技术的全过程品质控制。
●  主传动蜗杆采用:下料→粗加工→调质→精加工→表面淬火→磨齿工艺。

五、GD4250/70技术标准:
本机床遵守:JB/T4318.3—2002   《卧式带锯床 精度检验》
JB/T4318.4—2002   《卧式带锯床 技术条件》
JB16454—1996   《带锯床安全防护技术条件》



六、主要电器品牌配置参数
1)  主电机: 上海德东
2)  液压电机泵组:永嘉万和
3)  电磁阀:乐清市乐榆液压气动元件有限公司
4)  电器元件:天正

产品名称:双柱卧式带锯床 GD4250/70
发布时间:2013-5-7 0:00:00
