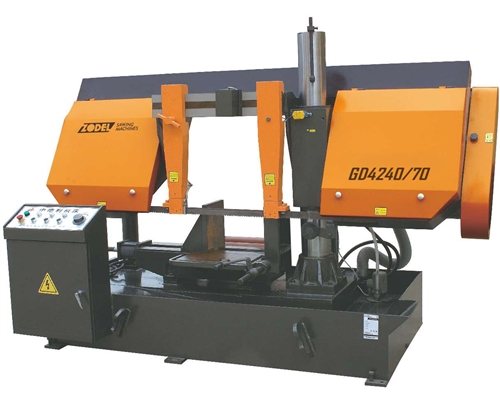

GD4240/70锯床主要技术参数
一、主要用途:
本锯床适用于切割高度≤400mm,宽度≤700mm的中型钢胚,在选取适当的参数调整不同速度后,可切割各种软硬的黑色或有色金属材料
GD4240单圆柱卧式带锯床是本公司自行设计开发的新一代带锯床。圆柱导向,油缸升降,性能可靠,外型美观。圆柱表面均涂硬铬,防磨损,精度高,增加机床使用寿命。液压升降,无级调速,可自行设定范围,容易达到最佳锯切条件。机床采用液压夹紧,操作方便。锯条使用轴承和可调式钨钢片导向,确保锯切精度。
二、主要技术参数:
1、最大锯削范围(高×宽) 400×700 mm.
2、带锯条规格(长×宽×厚) 5220×41×1.3 mm
3、锯带速度 皮带调速 25 /45 / 75 m/min
4、进给速度 液压无级调速 mm/min
5、主电动机功率 4-6P Kw
6、液压电动机功率 1.1 Kw
7、冷却电动机功率 90 w
8、液压油箱容量 45 L
9、液压系统压力 3.0 Mpa
10、机床外形尺寸 2700*1150*1700 mm
11、工作平台形式 虎钳床身机构,后加滚筒支撑
12、机床净重 1.7 T
13、机床承重 1.2 T
三、性能及配置
● 锯带主切削速度,采用皮带三级调速,操作简单,使用可靠,有利于延长锯条寿命。
● 主要液压原器件、密封件选用优质液压原件,使用寿命长、可靠性好,无故障时间长。
● 主要电器原器件选用正泰集团、天正、安邦信及台湾台达等原器件,使用寿命长、可靠性好,无故障时间长。
● 锯带配有柔性钢刷,可充分清除锯带齿部铁屑,延长锯带使用寿命。
。
五、GD4240技术标准:
本机床遵守:JB/T4318.3—2002 《卧式带锯床 精度检验》
JB/T4318.4—2002 《卧式带锯床 技术条件》
JB16454—1996 《带锯床安全防护技术条件》
产品名称:双柱卧式带锯床 GD4240/70
发布时间:2013-5-7 0:00:00
|
