GD4240Z技术参数

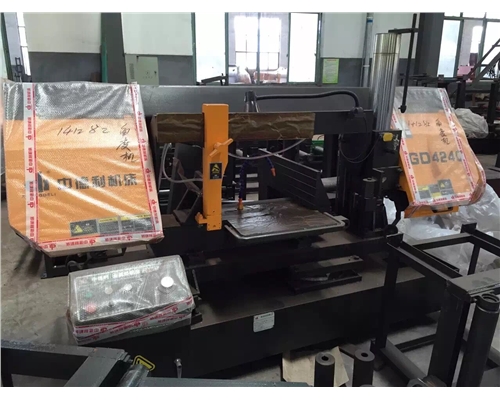

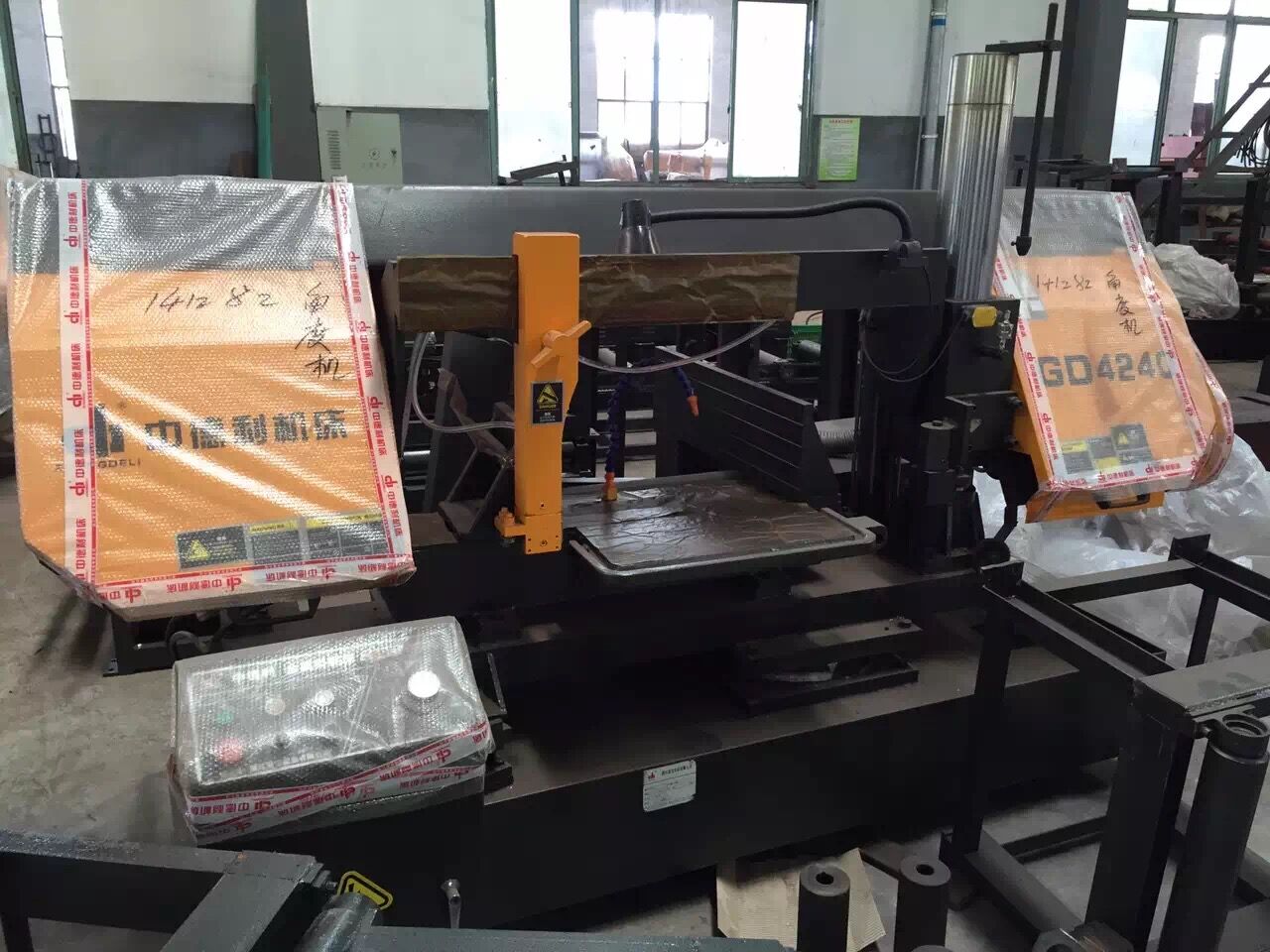

    GD4240Z双立柱卧式带锯床是本公司在吸收外国先进锯床优点后自行设计开发的新一代带锯床,其特点是双立柱(一大一小)导向,双立柱式结构稳定,性能可靠,外形美观,柱子表面均涂硬铬,防磨损,精度高,增加机床使用寿命。液压升降,无级高速,可自行设定范围,容易达到最佳锯切条件。机床夹紧采用液压手动相结合,操作方便。锯条使用轴承和可调式钨钢片导向,确保锯切精度。

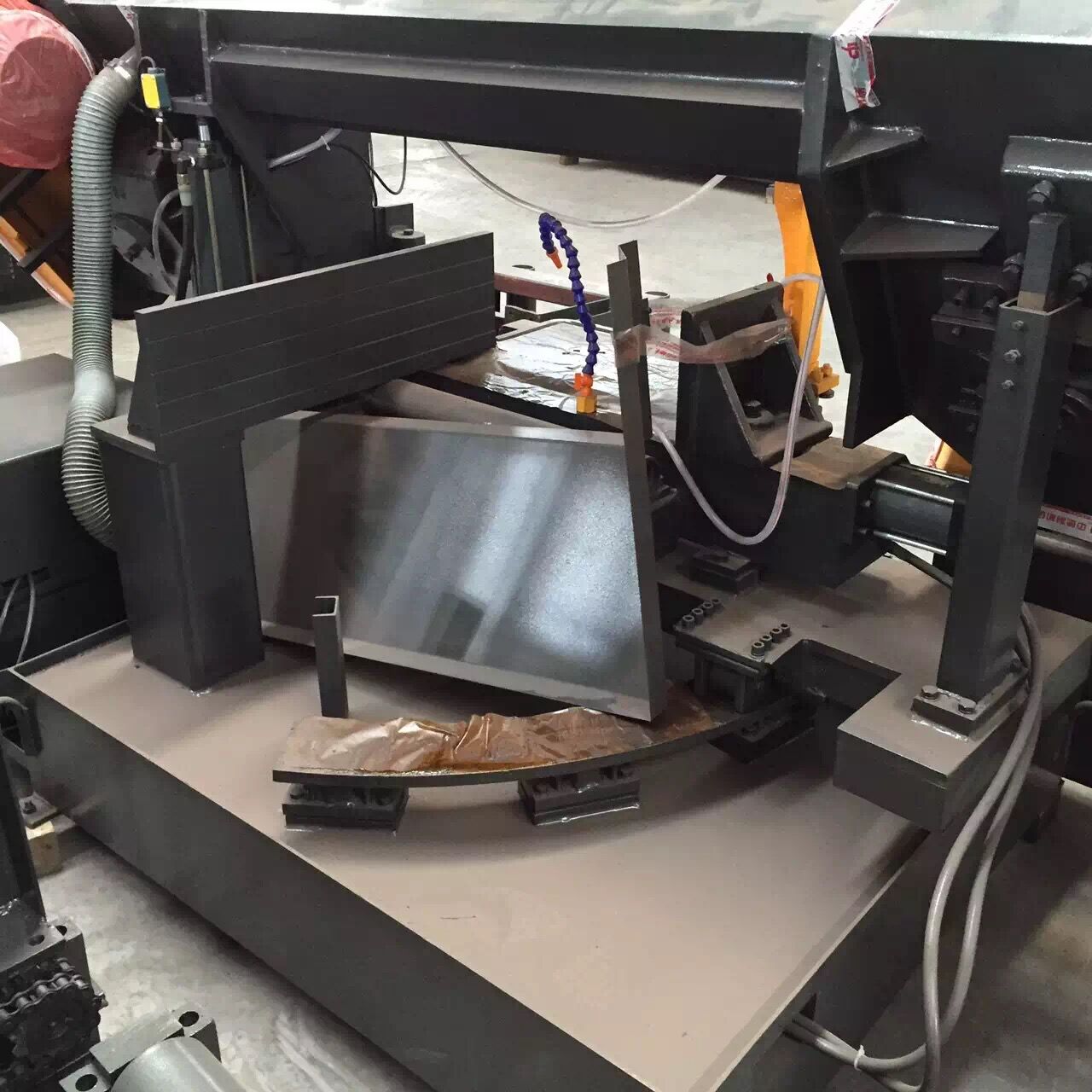

    GD4240Z具有0~45度斜锯功能,整个锯架连同床身同时旋转,固定钳口不动,优点在于锯架旋转,材料无论锯任何角度均保持不动,相比其它类型的旋转方式场地的占用率最小。

机床的主要技术参数:

                      1、最大锯削范围0度(直径):  Φ400            mm
               45度(直径): Φ400             mm
2、带锯条规格(宽×厚×长)   5060X41 X1.3     mm
   3、锯切速度                   18­—72           M/min
     4、进给速度                   无级调速          mm/min
 5、主电动机功率               4                 Kw
   6、液压电动机功率             1.1                 Kw
  7、冷却电动机功率             0.04               Kw
 8、工作台承载能力             3                  T
  9、主机(长×宽×高)         2500X1350 X1700    mm

三、性能及配置

●    双立柱结构(一大一小),精度高,表面经镀铬处理美观、耐磨、防锈。
●    夹紧采用液压和手机相结合,轻松省力。
●    锯带主切削速度,采用皮带三级调速,操作简单,使用可靠,有利于延长锯条寿命。
●    主电机采用上海德东的产品,传动效率高。
●    主要液压原器件、密封件选用台湾著名厂家三优的液压原件,使用寿命长、可靠性好,无故障时间长。
●    主要电器选用天正集团原器件,使用寿命长可靠性好,无故障时间长。
●    锯带配有柔性钢刷,可充分清除锯带齿部铁屑,延长锯带使用寿命。
●    锯带选用41×1.25可增强对硬度较高的合金材料的锯切能力,大大减少锯切中的断带现象,提高使用质量。

四、工艺及品质

●    全新的完全符合标准,并经严格检查合格的产品。
●    主要结构(如床身、锯架等)采用表面喷砂及震动时效(去除内应力工艺),可确保消除内应力,增加表面附着力。
●    采用德国工艺技术及管理技术的全过程品质控制。
●    主传动蜗杆采用:下料→粗加工→调质→精加工→表面淬火→磨齿工艺。

五、GD4240技术标准:

本机床遵守:JB/T4318.3—2002   《卧式带锯床 精度检验》
JB/T4318.4—2002   《卧式带锯床 技术条件》
JB16454—1996   《带锯床安全防护技术条件》


产品名称:双立柱卧式带锯床GD4240Z
发布时间:2016-9-8 0:00:00
